嵌入式开发FS44B0XII资料包 Resource Package of FS44B0XII ver 11

游客，本帖隐藏的内容需要积分高于 1 才可浏览，您当前积分为 0

资源信息： 中文名: 嵌入式开发FS44B0XII资料包 英文名: Resource Package of FS44B0XII 版本: ver 11 发行时间: 2005年 地区: 大陆 对白语言: 普通话 概述:

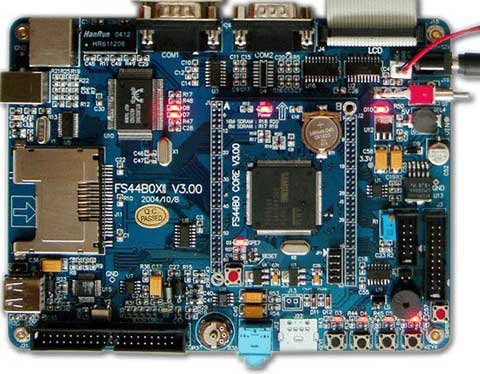

这是一份FS44B0XII嵌入式开发板的配套资料，包含内容如下： ADS120评估版 BIOS和测试程序源代码 FS44B0II使用手册 uCLinux_FS44B0II uCLinux源码包和编译工具 安装使用和调试的多媒体演示文件 目标代码 实用工具软件 芯片手册和资料 原理图 FS44B0XII 开发板简介 FS44B0XII V3.0是核心板(4层板)+底板(双面板)结构，有助于迅速研发自己的产品！ 该板扩展接口丰富，具有USB HOST与USB Device接口、SmartMedia卡、IDE硬盘、10M以太网接口、音频输出接口、PS/2接口、串口，以及可支持触摸屏的LCD接口。 核心板采用四层板，PCB布线极度优化，可以稳定运行到74MHz，mp3解码轻松实现！ FS44B0XII开发板硬件资源： 中央处理器 ◆ S3C44B0X (SAMSUNG)，ARM7TDMI 外部存储器 ◆ 2M BytesNOR FLASH （SST39VF1601，可支持4M字节的SST39VF3201）； ◆ 8M Bytes SDRAM （K4S641632H或者是HY57V641620，可支持16M字节的SDRAM）； ◆ 16M Bytes NAND FLASH （K9F2808，用户可自己更换为32M、64M或128M的NandFlash） 串口 ◆ 两个标准三线RS232接口； 网络接口 ◆ 10M网口，RTL8019AS，带发送和接收指示灯； USB Device接口 ◆ USB1.1规范,PDIUSBD12，带联接状态指示灯； USB HOST接口 ◆ USB1.1规范,SL811HST，采用了48M有源晶振更加稳定可靠； LCD接口 ◆ LCD接口信号线全部采用了74HC244进行了驱动，更加稳定可靠 ◆ 支持单色、4级灰度、16级灰度、256色STN液晶屏，最大支持640x480/256色STN液晶屏 ◆ 可选配16级灰度屏G35II、GS57T (带触摸屏)或256色彩屏CS57T(带触摸屏) ◆ LCD接口旁边留有12V电源输出接口，可为LCD的12VCCFL背光模块供电 IDE接口 ◆ 40芯标准连接器，可挂接IDE硬盘； SmartMedia卡接口 ◆ 可支持256M字节的大容量SmartMedia卡； 音频接口 ◆ 带音量调节旋钮和功率放大的双声道音频输出（CS4334＋TDA7050 ）； 时钟源 ◆ 内部实时时钟（带有后备锂电池）； 复位电路 ◆ 一个复位按键，并采用专用复位芯片进行复位，稳定可靠； 调试及下载接口 ◆ 一个20芯Multi－ICE标准JTAG接口，支持SDT2.51,ADS1.2等调试 ； 电源接口 ◆ 开关电源供电，输入直流电压范围是7～12V（推荐使用12V），带电源指示灯； 其他 ◆ 四个小按键，四个高亮LED； ◆ 一个蜂鸣器（带使能控制的短路块）； ◆ 一个EEPROM（AT24C02）用来验证IIC总线读写； ◆ PS/2接口，信号线接在中断引脚上； ◆ 一个精密可调电阻接到ADC引脚上用来验证模数转换； ◆ 未使用的ADC引脚通过一个10芯标准连接器引出留给用户自己扩展； 操作系统 ◆ 支持uC/OS-II ，ucLinux [通过安全测试]杀毒软件：卡巴斯基 6.0.0.307 病毒库：2007.07.07 驻服务器：DonkeyServer No1~3 DonkeyServer No5 共享时间：20：00-8：00 （一般情况如此，有空我会全天开机）
